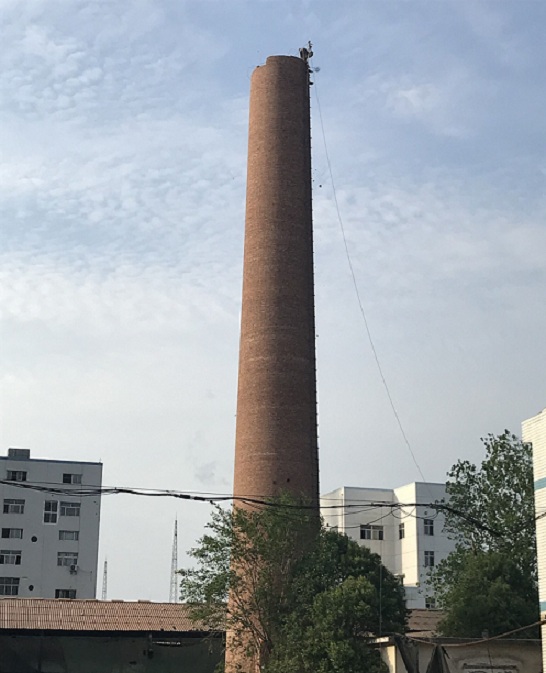

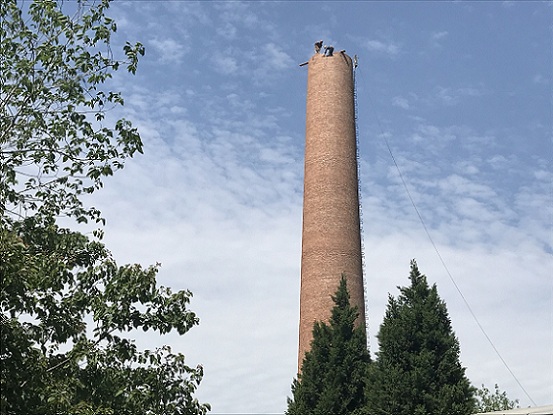

汾陽煙囪拆除施工技術措施及要求

1、 煙囪拆除前準備工作：

a、 起重設備(手拉葫蘆、線卡)在使用前作荷載試驗并做好記錄，驗收合格后方可使用到施工中去。

b、 檢查所有參與拆除卷揚機的制動性能及其它技術指標并做好記錄。

c、 在231米平臺與筒首平臺之間搭設爬梯，供施工人員上下之用。

2、設備拆除前全面清理平臺、內外吊架和安全網。劃分危險區域，設立警戒線，每天拆除時間內在煙囪四周50米范圍之內設專人監護。余洪保擔任地面監護總負責，對地面所分的各區域進行巡查及調度工作；李清水等四人負責煙囪周邊區域的監護工作。所有監護人員每天必須提前到達監護崗位，均不得擅自離崗；每天下班必須等到平臺操作人員到達地面通知后方可離開。

3、模板系統拆除：待筒首砼強度施工養護達到75%以上(所達到的強度值根據同條件養護混凝土試塊試驗結果而定)才可以進行模板系統拆除，模板系統包括內外模板、模板支撐桿、圍圈、對拉絲桿。除圍圈利用搖頭把桿運至地面其余的由吊籠運至地面，煙囪拆除時應盡量保證設備的完整性。

4、圍護系統拆除：按先外架后內架；先拆除密目網后拆除安全網再拆除欄桿(這里欄桿是指內外吊架的欄桿不包括平臺外圍護欄桿，平臺外圍護欄桿在拆除環梁時再進行拆除)的順序進行，密目網及安全網均拆散成單塊后提到平臺上用吊籠運至地面。

5、內外架拆除：拆除內外架之前要求煙囪周圍施工單位停止施工，先拆除內外吊架的鋪板，再拆除內外吊架，內外吊架利用搖頭把桿吊至地面。

6、液壓系統拆除：拆除油泵、油管等用吊籠運至地面，割除千斤頂以上的爬桿(千斤頂?shù)鹊讲鸪椛淞簳r再進行拆除 )。

7、安裝避雷設施，利用避雷針作為防護欄桿，在避雷針上用麻繩圍兩圈。

8、第一階段拆除任務完成后，用8個五噸倒鏈葫蘆將鼓筒受力均勻的掛在筒首233m的施工預埋件上，保證全部倒鏈葫蘆完全受力即可，第二階段拆除時人員上下均利用鋼內筒吊籠。

  附(一)：葫蘆吊掛平臺承載力驗算書

9、再用四個二噸倒鏈葫蘆將井架與筒首的預埋環張緊，以控制鼓筒的水平移動。

10、將平臺上的配電箱，控制臺移至231m平臺上。

11、內架拆除：先內吊架安全網及鼓筒安全網，拆除內吊架的鋪板，再拆除外吊架，內吊架利用吊籠吊至0米。

12、將井架的四根纜風繩移至筒壁的槽鋼上，并用四個一噸倒鏈葫蘆將其拉緊。

13、拆除環梁并用搖頭把桿將所有的環梁吊至地面，并將平臺上的木板全部吊下。

14、拆除輻射梁：

①拆除時從把桿對面一組輻射梁向兩邊分開拆除

②先將每組輻射梁相互連接的螺絲拆除，后將拆除的單根輻射梁用二根棕繩保住兩頭。用割槍將輻射梁與鼓筒連接處割開，后割開輻射梁移置把桿下用把桿調至地面。

③以同樣的方法拆除其余的輻射梁，當拆除最后三組輻射梁時，對把桿進行拆除。

④把桿拆除后對最后三組輻射梁，把每組輻射梁分開用同上方法移至吊籠口，放在吊籠頂慢慢放置0米上。

15、把桿的拆除：

搖頭把桿的拆除：首先將解除保險固定鋼絲繩，及調輻鋼絲繩放上。將把桿放平后移至吊籠口，放在吊籠頂慢慢放置0米上。

16、吊籠拆除

一號吊籠拆除：

將吊籠放置地面后，將一號鋼絲繩卡拆除，鋼絲繩卡在二號吊籠頂上。將二號籠上鼓筒上用一短鋼絲繩將一號鋼絲繩卡在吊籠下口，把上口的繩卡拆掉后將鋼絲繩放上，并盤在一號卷揚機上，一、二號吊籠導索拆除同上方法一樣。

二號吊籠拆除：

吊籠放置地面時，把把桿鋼絲繩卡在吊籠頂上。將二號籠上鼓筒上，用二根短鋼絲繩將二號兩根鋼絲繩卡在鼓筒上口。用把桿鋼絲繩調起二號籠，拆除二吊籠的鋼絲繩并筒壁兩個5T開口葫蘆后卡在鼓筒上口東西南北四個方向已兜好的鋼絲繩上，最后將二號吊籠緩緩放置地面。

17、用拆除二號吊籠的方法拆除各種電纜。

18、井架天梁：

①天梁及天輪各部件均為螺栓連接，拆除的順序按照后裝先拆的原則。先將天梁上的所有滑輪單個的拆除用棕繩吊至平臺上；每組天梁均由兩根槽鋼組成而且兩根槽鋼均分別固定在立柱的頂面，每根槽鋼的重量為35公斤只要在槽鋼的兩頭拴上棕繩然后解下螺栓利用棕繩吊至平臺即可 (下放槽鋼時，要緩慢進行) 。

②井架每層為2.5m，拆除時先將頂口的纜風繩移至下層四個角的立柱上并給予適當?shù)睦Γ缓笤俨鸪攲?.5m內的各桿件。當該層拆除完畢，再將纜風繩移至下一層以此類推直到拆至最下面。

③井架、天梁拆除下來的各桿件均利用內筒吊籠從煙囪內將其吊運至地面。

以同樣的方法拆除其余的輻射梁及千斤頂，當拆除最后一根輻射梁時，進行掛鉤、割除時必須使用速差保護器。

19、拆除鼓筒：在筒首233米預埋在槽鋼上掛兩只5噸的開口葫蘆，將二號吊籠的鋼絲繩穿過5噸的開口葫蘆，固定在鼓筒上口東西南北四個方向已兜好的鋼絲繩上，用倒鏈葫蘆緩慢將鼓筒向下放四米,慢慢松8只倒鏈葫蘆使卷揚機鋼絲繩受力。卷揚機鋼絲完全受力后，觀察十分鐘沒有異常情況后拆除8只5噸倒鏈葫蘆鋼絲繩等物件。再觀察五分鐘沒有異常情況后，用卷揚機緩慢的將鼓筒整體吊運到地面上。在下降的過程中卷揚機的操作人員必須聽從煙囪上面指揮者的指令(計算見驗算書)。

20、清理拆除下來的所有設備運至指定地點碼放整齊。

整個拆除結束。
